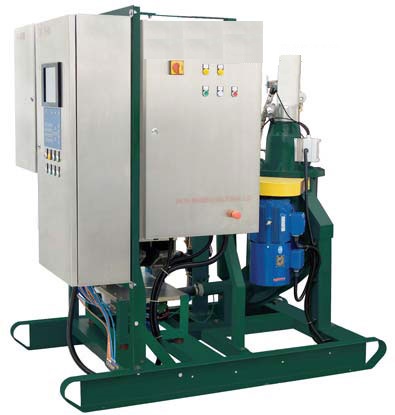

超聲波在線粒度儀利用多頻率超聲衰減法。在線、實時測量礦漿粒度和粒度分布，同時測量礦漿濃度。
技術特點
1.粒度測量范圍：顆粒最大不大于1mm，P80為295到25微米分布；濃度測量范圍：礦漿重量百分比濃度4～60%。
2. 粒度檢測精度：絕對誤差小于1.0％；濃度檢測精度：絕對誤差小于1.0％。
3. 樣品通道數：1至3流道，自動，手動，遙控三種控制模式。流道測量周期：每流道1到 255分鐘（用戶可選擇）；對于2或3流道系統典型循環時間是180—300秒。
4. 數據采集最小間隔小于1秒鐘。每通道可輸出一個濃度分析值，可依用戶習慣按重量百分比或體積百分比刻度；每通道最多可輸出5個粒級分析值（依用戶要求），以篩上累積百分?jǐn)?shù)（＋）或者篩下累積百分?jǐn)?shù)（－）（依用戶習慣）表示，單位為微米或者篩目。
5. 簿膜鍵盤控制，帶背光彩色液晶顯示屏可多種畫面顯示粒度、濃度測量結果，測量中間參數，儀表工作狀態，報警事件，歷史數據和趨勢曲線等。
6. 標定方法：化驗室對標定樣品進行的粒度和濃度分析結果（濃度分析：烘干稱重法；粒度分析：篩分法）與儀表測量的衰減參數對照進行標定。
7. 校正方法：可編程周期的自動標準水測量為聲衰減測量提供準確的零點跟蹤，使儀器能自動校正可能的電子單路漂移和超聲換能器表面沉積引起的測量漂移；礦漿溫度測量可用于溫度修正。上述措施保證了濃度和粒度測量的高精度和長期穩定性。
8. 儀表正常工作環境條件，環境溫度：－10到＋50℃；相對濕度：最高98％，無冷凝；振動：在20Hz不超過10g。
9. 材料和防護等級：所有侵濕部件都是工程聚合物或者不銹鋼。電子部件外殼和任何外露電氣元件為IP66。
10. 安裝需要大約2.25平方米的水平基座空間，且能支撐500 kg 的重量。
11. 適應礦漿特性
腐蝕性礦漿：pH高達12.5；
取樣流量：每分鐘32～75升（2.0－4.5m3/h）；
礦漿溫度：0～50℃；
礦漿濃度:重量百分比濃度4～60%；
干礦密度：2.0～5.5g/cm3；
最大顆粒：在干礦密度2.7g/cm3時，篩上累積1%的粒徑不大于2.3mm；
在干礦密度5.1g/cm3時，篩上累積1%的粒徑不大于1.2mm。
12. 儀表工作要求條件：
電源：198到230 VAC; 50/60 Hz；
普通水：普通工業用水標準，45升/分鐘，壓力275-550kPa。
標準水：可飲用標準，大約12升/每天。
儀表氣：清潔，干燥的儀表氣303升/分，壓強為690kPa。
|
